Wafer 5mm*5mm Đầu Vào
video
Wafer 5mm*5mm Đầu Vào

Wafer 5mm*5mm Đầu Vào

Chúng tôi cung cấp Tấm wafer Indium Phosphide 5mm x 5mm, được thiết kế riêng cho mục đích sử dụng thử nghiệm của các nhà nghiên cứu khoa học. Kích thước cụ thể này được chế tạo để đáp ứng các yêu cầu riêng biệt của môi trường nghiên cứu. Đối với những người cần kích thước tùy chỉnh, chúng tôi có đầy đủ trang thiết bị để đáp ứng các yêu cầu đặc biệt.

  • Giao hàng nhanh
  • Đảm bảo chất lượng
  • Dịch vụ khách hàng 24/7
Giơi thiệu sản phẩm
Giơi thiệu sản phẩm



Chúng tôi cung cấp Tấm wafer Indium Phosphide 5mm x 5mm, được thiết kế riêng cho mục đích sử dụng thử nghiệm của các nhà nghiên cứu khoa học. Kích thước cụ thể này được chế tạo để đáp ứng các yêu cầu riêng biệt của môi trường nghiên cứu. Đối với những người cần kích thước tùy chỉnh, chúng tôi có đầy đủ trang thiết bị để đáp ứng các yêu cầu đặc biệt. Vui lòng liên hệ với chúng tôi để biết thêm thông tin.

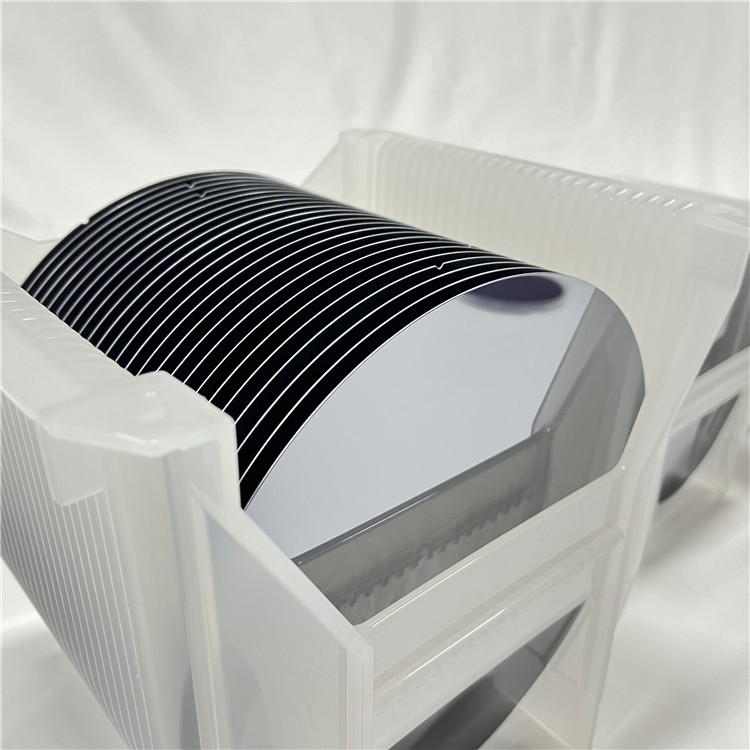

97-1
97-2
97-3



Câu hỏi thường gặp



H: Tấm wafer InP là gì?

A: Tấm wafer InP bao gồm indium phosphide được cắt mỏng, chủ yếu được sử dụng trong chế tạo chất bán dẫn. Chất này nổi tiếng vì khả năng dẫn điện tuyệt vời, rất cần thiết trong các thiết bị hoạt động với tần số cao hoặc cần truyền tín hiệu nhanh. Các đặc tính quang học và điện tử vượt trội của nó khiến nó đặc biệt phù hợp với thiết bị viễn thông, nơi độ chính xác và hiệu quả là tối quan trọng.

H: InP được sử dụng để làm gì?

A: Indium phosphide được sử dụng rộng rãi trong việc tạo ra các thành phần đòi hỏi xử lý tín hiệu nhanh, chẳng hạn như trong các hệ thống truyền thông cáp quang tiên tiến, tấm pin mặt trời hiệu quả và nhiều công nghệ laser khác nhau. Khả năng chuyển đổi và xử lý tín hiệu nhanh chóng khiến nó trở thành lựa chọn hàng đầu cho các lĩnh vực tập trung vào tốc độ và hiệu quả năng lượng, như viễn thông và các giải pháp năng lượng bền vững.

H: Tấm wafer InP được sản xuất như thế nào?

A: Việc sản xuất các tấm wafer InP liên quan đến các kỹ thuật tăng trưởng epitaxy tiên tiến như Epitaxy pha lỏng (LPE) hoặc Epitaxy pha hơi (VPE). Các phương pháp này được thực hiện trong môi trường có nhiệt độ và áp suất cao được kiểm soát, tạo điều kiện cho việc lắng đọng có trật tự các lớp indium phosphide. Quá trình tăng trưởng tỉ mỉ này rất quan trọng để đạt được các tấm wafer chất lượng cao cần thiết cho các thiết bị điện tử và quang học tinh vi.



Chú phổ biến: Tấm wafer inp 5mm*5mm, nhà sản xuất, nhà cung cấp, nhà máy sản xuất tấm wafer inp 5mm*5mm của Trung Quốc
